分条机的各种类型介绍

日期: 2019/11/25 9:17:00   访问量: 5816

纵剪机又称纵剪线,纵切机,分条机,用于将金属卷板经过开卷、纵剪、收卷成所需宽度的带卷。适用于加工冷轧和热轧碳钢、硅钢、马口铁、不锈钢及表面涂镀后的各类金属材料。

分条机类型

1、平行刀片剪切机。这种剪切机的两个刀片是彼此平行的。它通常用于横向剪切初轧坯(方、板坯)和其它方型、矩形断面的钢坯,故又称为钢坯剪切机。此类剪切机有时也用两个成型刀片来冷剪轧件(例如圆管坯及小型圆钢等),此时刀刃的形状与被剪轧件的断面形状相适应。

2、斜刀片剪切机。这种剪切机的两个刀片,上刀片为倾斜,下刀片为水平,相互成一定角度位置。上刀片的倾斜度1°~6°。这种剪切机常用于冷剪和热剪钢板、带钢、薄板坯及焊管坯等。有时亦用来剪切成束的小型钢材。

轧制空腹窗料时,常用斜刀片剪切机剪切带钢的头部和尾部(采用的带钢未切头尾时),以供接焊成大卷带钢用。

斜刀片剪切机将上刀片做成倾斜的,而下刀片做成水平的,其目的在于减少和被剪切件的剪切接触长度,从而降低剪切力,使剪切机的体积减小,并简化结构。斜刀片剪切机主要参数有:最大剪切力、刀片倾斜角、刀片长度和剪切次数。这些参数都是根据轧件的尺寸和机械性能确定的。





产品介绍

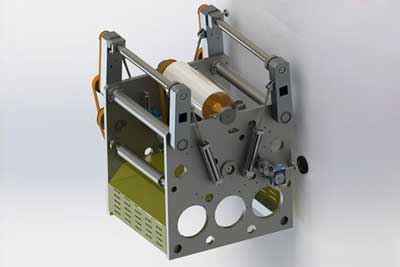

WR-FT-T700型高速分条机

分条机的各种类型介绍_WR-FT-T700型高速分条机

机器特性:

1.机器采用中心卷取及表面摩擦卷取相结合的收卷方式。可单独摩擦收卷也可单独中心收卷.及两种相结合的方式收卷

2.机器采用PLC自动集成控制.触摸屏人机对话方式操作控制

3.A.B收卷气胀轴单独电机驱动。可单独调节A.B收卷轴参数

4.先进的液压.气压控制系统。可实现各种不同的收卷方式

5.采用气胀轴旋转方式方便卸下料卷

技术参数:

放卷直径 Φ1100mm
放卷张力 10-200N
收卷直径 Φ600mm
收卷张力 10-200N
最小分切宽度 13mm
分切材料厚度 30-200g/m2  (视不同材料而定)
最大基材宽度 650mm
最大分切速度 250m/min
分切精度 ±0.5mm
气胀轴直径 3英寸

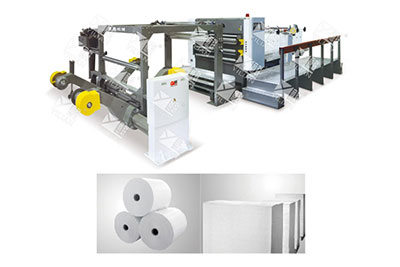

GDJA-1400/1700双臂滚刀式伺服驱动电脑切纸机

分条机的各种类型介绍_双臂滚刀式伺服驱动电脑切纸机

主要特点:

GDJA型卷筒切线机采用台湾及英国的先进技术,AC伺服马达传动,切纸速度稳定;进口精密轴承及切断刀,切断精度高;青触式电脑界面控制,操作简单,构造简单的反曲架,保证纸张的平坦,是目前造纸业及印刷业中普通采用的纸品加工机械

技术参数:

型号 GDJA-1400/1700
切纸形式 上刀回切,下刀固定
纸张范围 50-500g
切断精度 切断长度在1300mm以上:±0.5mm
最高切断速度 300cuts/min
机台总重 13000kgs/15000kgs
设计电源 AC380V/220V×50Hz
最高切换米速 300m/min
切断长度范围 450-1450mm
最大推纸高度 1300mm
最大卷筒纸直径 1800mm(71")Max
最大卷筒纸张幅数 1400/1700mm
部纸幅数 2幅2sheet
气源需求 Max.5.5kg/cm2×5m3/min

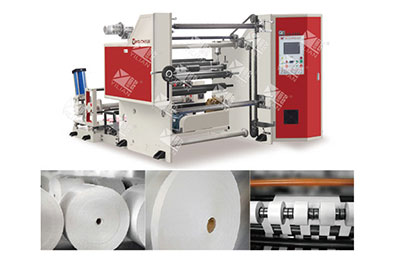

FQJ1100-1700A高精度电脑分切机

分条机的各种类型介绍_高精度电脑分切机

主要特点:

1.采用圆刀分切,分切精度高,操作方便,切刀可任意调节;
2.采用A、B轴独立收卷,装卸操作方便;
3.收、放轴采用气胀轴,张力自动控制,成品收卷整齐、紧凑;
4.放料架采用气压自动提升功能;
5.废料自动排放装置
6.本机采用变频调速。微电脑自动控制,选用进口光电纠偏装置,自动计米,报警停车,张力数字显示等先进功能。

技术参数:

型号 FQJ-1100A FQJ-1300A FQJ-1600A
放卷最大直径 1400mm 1400mm 1400mm
分切最大宽幅 1000mm 1200mm 1500mm
收卷最大直径 1000mm 1000mm 1000mm
收卷最小宽幅 30mm 30mm 30mm
分切速度 10-260m/min 10-260m/min 10-260m/min
分切精度 ±0.3mm ±0.3mm ±0.3mm
总功率 10kw 11kw 12kw
使用电源 380V/50Hz(三相) 380V/50Hz(三相) 380V/50Hz(三相)
气压源要求 最大5.5kg/cm2×0.5m3/min 最大5.5kg/cm2×0.5m3/min 最大5.5kg/cm2×0.5m3/min
整机重量 约2800kg 约3000kg 约3300kg
外形尺寸 3800×2500×1800mm 3800×2800×1800mm 3800×3100×1800mm
